一、概述：

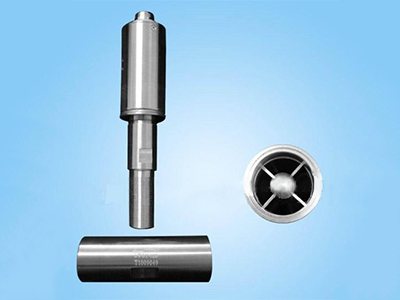

　　1、LWGY-CT型涡轮流量传感器（以下简称传感器）为我公司新研制开发的防腐型传感器，与显示外表配套组成涡轮流量计。可丈量液体的瞬时流量和累计体积总量，也可以对液体定量操控。传感器具有精度高寿命长操作维护简单等特点，广泛用于工矿、石油、化工、冶金、电厂等职业。传感器悉数采用非金属材料，丈量较强腐蚀性液体尤为适用。是丈量腐蚀性液体的理想外表。

　　2、传感器适用于无纤维、颗粒等杂质的液体。

　　3、如用户需用特殊型式的传感器，可一起洽谈订货。需防爆型传感器时，在订货中加以说明。

　　二、作业原理：

　　被测液体流经传感器时，传感器内叶轮借助于液体的动能而旋转。此时叶轮叶片使检出设备中的磁路磁阻发生周周期性改变，因而在检出线圈两头感应出与流量成正比的电脉冲信号，经前置放大器放大后送至显示外表。

　　在丈量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为外表系数用K表示：K=f/Q或K＝V/N

　　式中：f－流量信号频率（Hz）；

　　Q－体积流量（m3/h或L/h）；

　　N－脉冲数；

　　V－体积总量（m3/L）；

　　每台传感器的外表系数由制造厂填写在检定证书中。出厂时K值已设入配套的显示外表中，可显示出瞬时流量和体积总量,运用厂家切忌改动K值。

　　三、主要技术参数:

　　基本参数

　　准确度：1.0级、0.5级、0.2级

　　运用条件：

　　1、环境温度：-20～+50℃；

　　2、相对温度：5%～95%；

　　3、介质温度：-196℃~常温

　　4、防爆等级：ibⅡBT4；

　　介质压力：1.6MPa、2.5Mpa、4.0Mpa、16Mpa、25Mpa、32Mpa、42Mpa;

　　输出方法：脉冲输出或4～20mA两线制；

　　安装方法：螺纹衔接、法兰衔接、球面式密封螺纹衔接；

　　公称通径：DN15、DN25、DN32、DN40、DN50、DN65、DN80、DN100
